L'Mathin kaaveditorin käyttäminen

Osana L'Mathia on alusta asti ollut yo-kokeistakin tuttu kaavaeditori. Kaavaeditorilla voi kirjoittaa LaTeX-pohjaisia matemaattisia kaavoja ja merkintöjä, joko suoraan LaTeX-koodina tai simppelimmin apupainikkeita käyttämällä.

Kaavan lisääminen

Saat luotua uuden kaavan klikkaamalla sivupalkin yläosasta löytyvää -painiketta tai nopeammin näppäinkomennolla Ctrl+E (Macilla myös cmd+E).

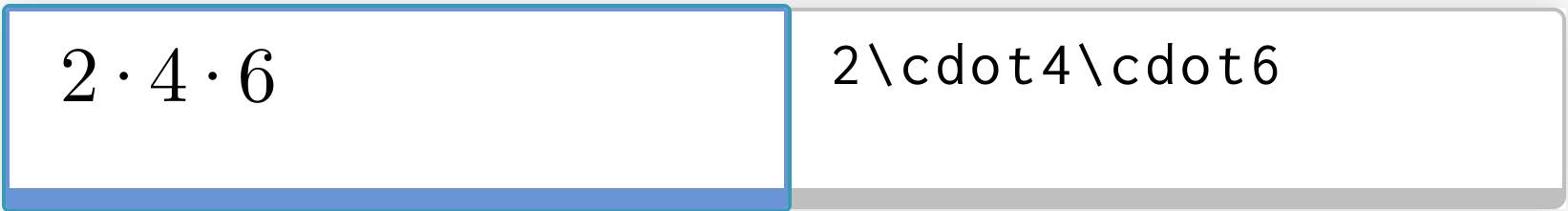

Nyt aukeaa oheisen kuvan mukainen laatikko, jossa on joko kaksi tai yksi osaa. Jos haluat, että laatikossa näkyy vain "valmis" kaava eikä lainkaan LaTeX-koodia, voit klikata tekstitilassa -painiketta työkalupalkin oikeassa laidassa.

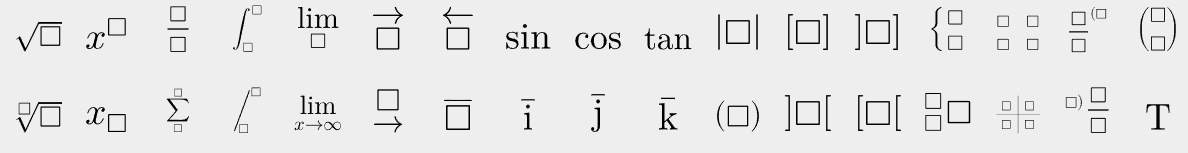

Voit kirjoittaa matemaattisia kaavoja suoraan vasemmanpuoleiseen laatikkoon. Kun olet kaavaeditorissa, työkalupalkkiin ilmestyy kokoelma kaavoja ja kaavatyökaluja (ks. alla). Klikkaamalla kaavamallia saat sen lisättyä kaavaan.

Matemaattisia erikoismerkkejä ja symboleja löytyy työkalupalkin yläpuolelta, ja saat niitä esiin lisää klikkaamalla -painiketta oikeassa laidassa. Vastaavasti voit lisätä minkä tahansa näistä symboleista kaavaan (tai tekstin sekaan) klikkaamalla.

Kaavasta poistuminen ja uudelleen muokkaaminen

Kun kaava on valmis, klikkaa kaavaeditorin ulkopuolelle, tai paina Esc-näppäintä. Jos painat Enter, saat uuden kaavan auki edellisen perään.

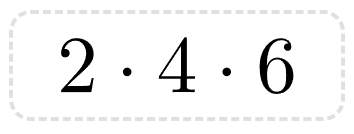

Muokattu kaava näkyy tekstin joukossa hailakan katkoviivan ympäröimänä. Voit muokata kaavaa uudelleen klikkaamalla sitä.

Näppäinkomentojen oppiminen

Erikoismerkkien lisääminen työkalupalkin painikkeista ei ole loppupeleissä kovin nopeaa. Siksi onkin hyödyllistä opetella muutamia LaTeX-komentoja ja pikanäppäimiä, joilla matemaattisen tekstin kirjoittamisesta tulee sujuvampaa.

Sinun ei erikseen tarvitse siirtyä oikeanpuoleiseen LaTeX-koodilaatikkoon käyttääksesi pikakomentoja, vaan voit käyttää niitä suoraan vasemmanpuoleisessa laatikossa.

*		kertomerkki
/		murtoluku/jakolasku
^		yläindeksi (potenssi)
_		alaindeksi
\sqrt		neliöjuuri*
\int		integraali*
\bar		vektoriviiva*
\pm		plus-miinus*
\infty		ääretön*

(*) Muista painaa välilyöntiä komennon kirjoittamisen jälkeen!

Taulukot ja matriisit

Kaavaeditorissa voit luoda myös pieniä taulukoita ja matriiseja. Näissä pääset kätevästi liikkumaan nuolinäppäimillä. Voit lisäksi luoda uuden rivin enterillä, sekä uuden sarakkeen sarkaimella eli tabulaattorilla.

Värit kaavoissa

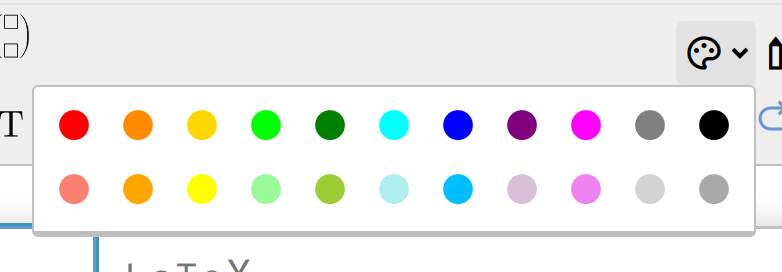

L'Math on siitä poikkeuksellinen editori, että siinä kaavoihin voi lisätä värejä. Tekstin väri on oletuksena myös kaavan tekstin väri, mutta voit kaavatilassa ottaa käyttöön myös muita värejä työkalupalkin oikeassa laidassa olevan palettikuvakkeen kautta.

Voit joko maalata värjättävän kaavan osan ja klikata väriä, tai klikata ensin väriä ja kirjoittaa sitten kaavasisällön värilaatikkoon.

Lisäsymbolit, jotka puuttuvat Abitista

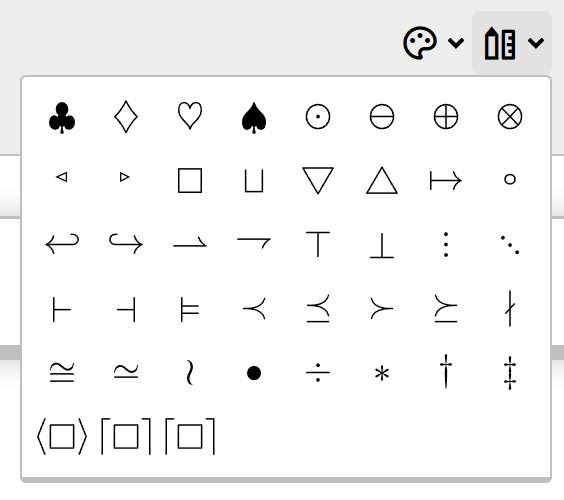

Kaavatyökalupalkin oikeassa laidassa on myös lisäsymbolivalikko, josta löytyy joitain Abitin kaavaeditorista puuttuvia symboleita, joita kuitenkin käytetään esimerkiksi yliopistomatematiikassa.

Voit lisätä minkä tahansa lisämerkeistä tai -sulkeista klikkaamalla sitä.
